PLATES-FORMES DE TRAVAIL POUR CAGE D’ASCENSEUR & ESCALIER

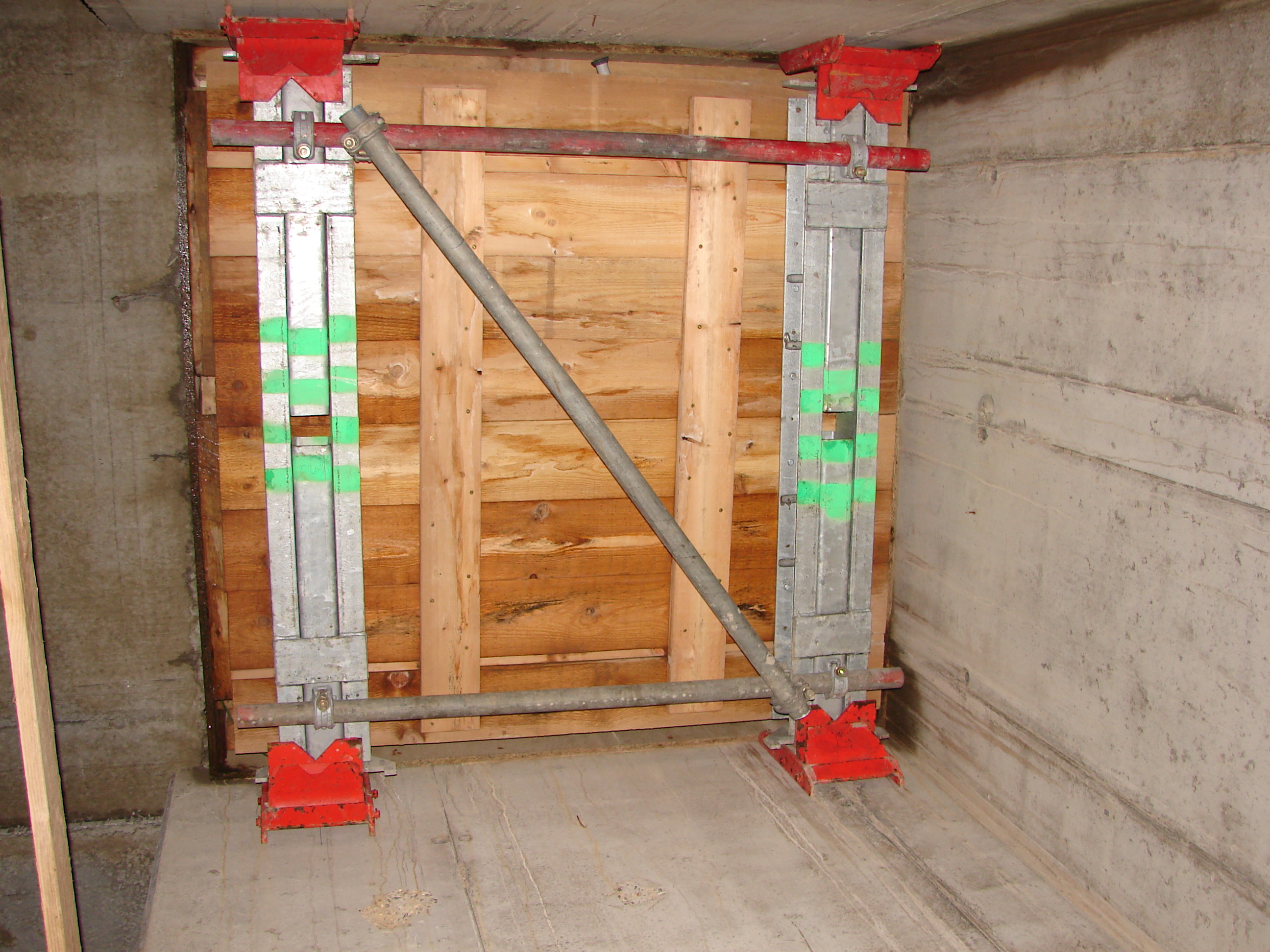

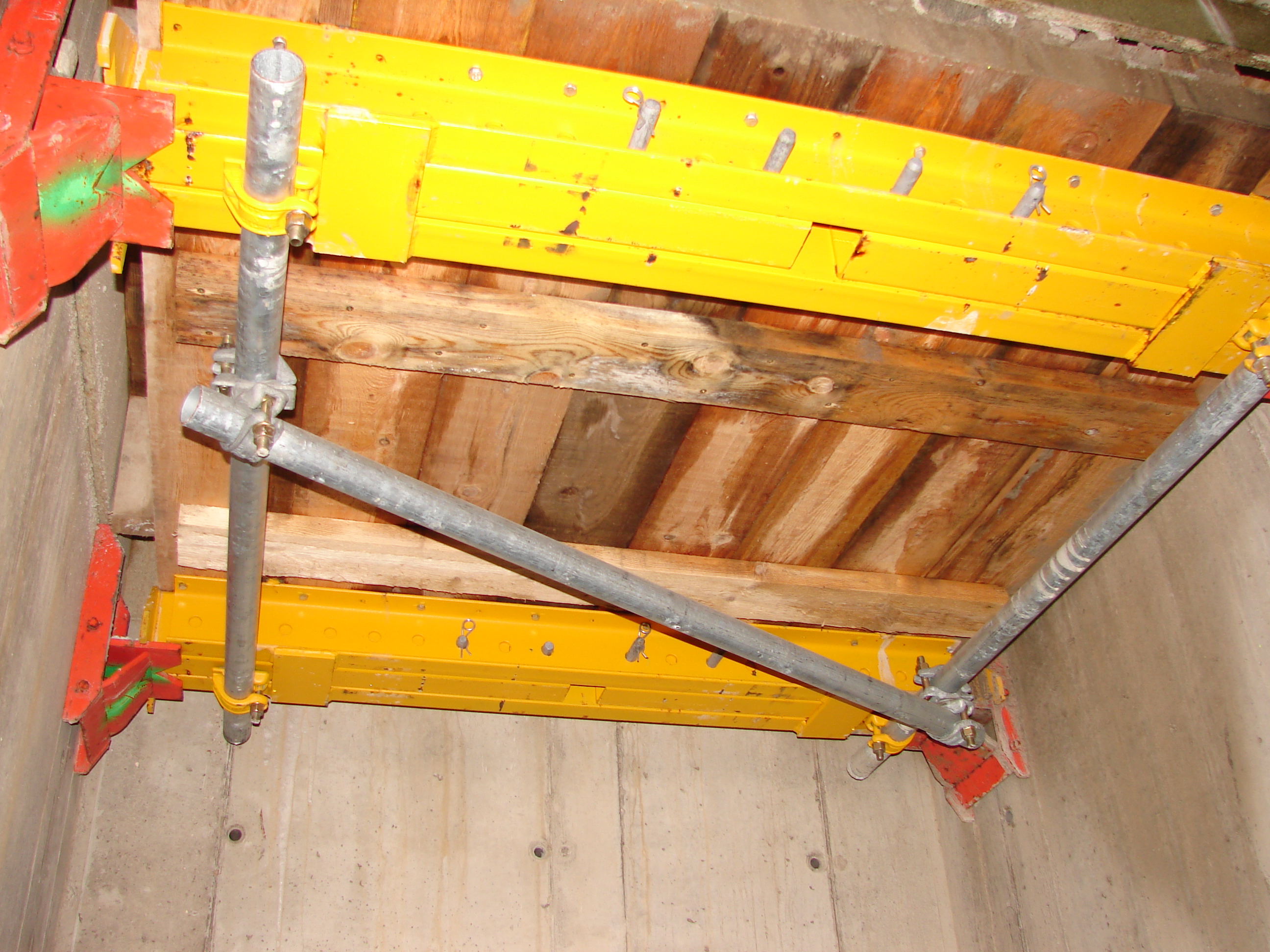

Les dalles élévateurs sont de plates-formes de travail qui sont remontées par phase. Principalement utilisé dans les cages d’ascenseur, les cages d’escalier, les gaines,…
Accès facile aux étages supérieurs
APPLICATIONS
SPÉCIFICATIONS TECHNIQUES
Largeur: à partir de 1700mm – 5000mm
Longueur: à partir de 1700mm – 5000mm

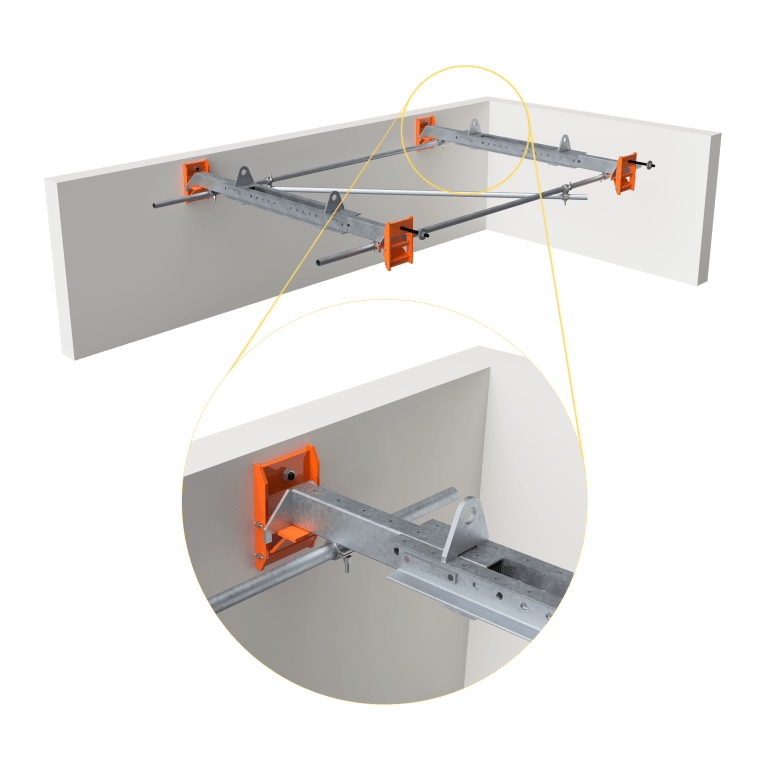

Dalle montante à console pliante
Pour ce dalle montante, il faut prévoir au préalable, pour chaque console pliante, un passage avec un petit tube dans lequel passe un fil M24. La console pliante est fixée au mur à l’aide d’un tendeur et d’un écrou. Les poutres du plateau élévateur reposent sur ces consoles pliantes.

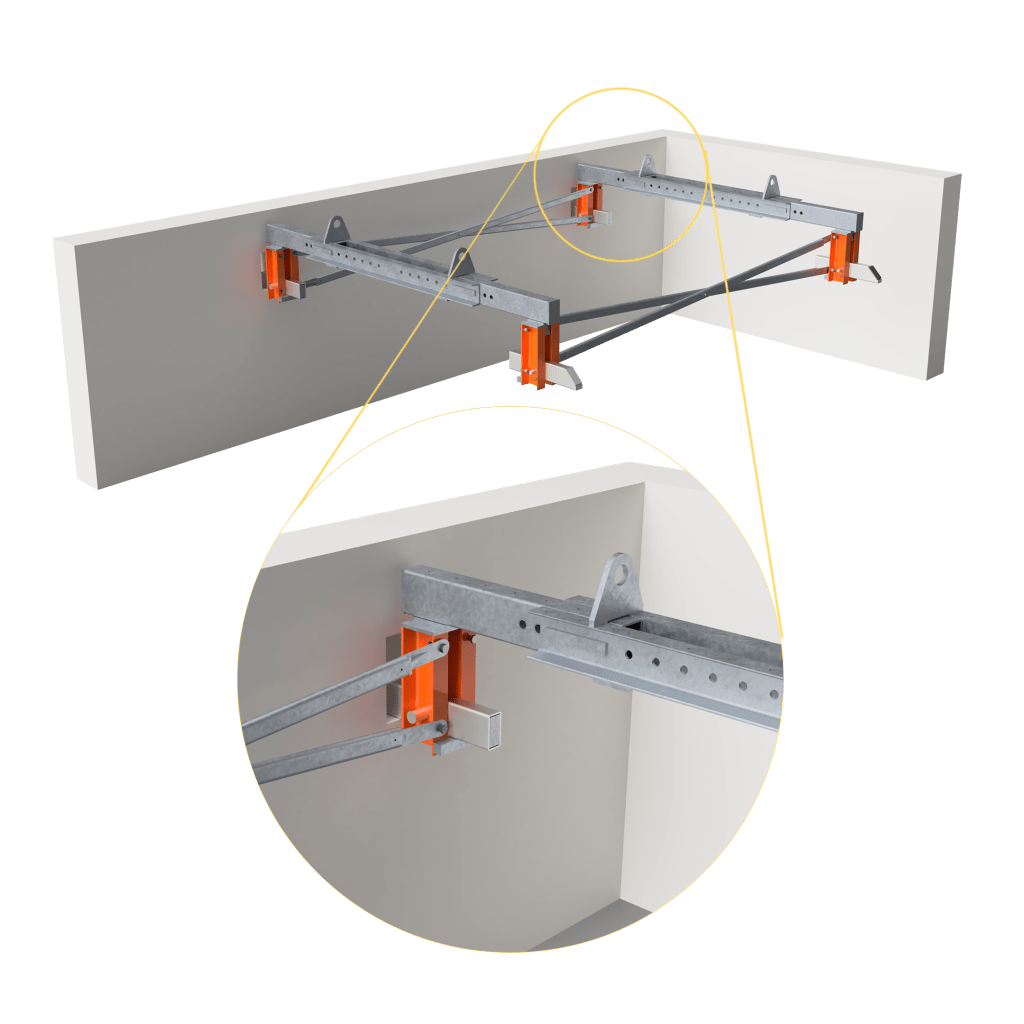

Dalle montante à ergots
Pour ce plancher élévateur, il convient de prévoir au préalable une encoche d’au moins 250 mm de haut et 150 mm de large dans la paroi pour chaque ergot. Lors du levage du plancher élévateur, les 4 ergots s’inséreront dans ces encoches et reposeront dessus.
Dimensions de rail dalle montante
Rail dalle montante 1475
Largeur:
min. 1700 mm – max. 2600 mm
Longeur:
min. 1700 mm – max. 5000 mm
Rail dalle montante 2475
Largeur:
min. 2500 mm – max. 3500 mm
Longeur:
min. 1700 mm – max. 5000 mm
Rail dalle montante 3000
Largeur:
min. 3500 mm – max. 5000 mm
Longeur:
min. 1700 mm – max. 5000 mm
